今日，华为发布半导体“韬（τ）定律”概念。

2026国际电路与系统研讨会上，华为公司董事、半导体业务部总裁何庭波在题为《半导体新路径探索与实践》的主旨演讲中，正式发表了这一定律。这是中国在全球半导体领域首次提出指导产业发展的新原则。预计到2031年，基于该定律的高端芯片晶体管密度将达到1.4纳米制程的同等水平。

之后，由何庭波署名的论文《A Time Scaling Theory for Multi-Layer Electronic Systems》已提交至中国科学院科技论文预发布平台，论文详细介绍了“韬（τ）定律”。

“韬（τ）定律”是自登纳德缩放定律以来，首个在整个计算栈建立统一优化目标的缩放原理。该定律不再将晶体管面积，而是将“时间”本身作为技术进步的核心衡量指标，采用单一特征时间常数τ作为统一优化目标，覆盖从单个开关晶体管到数据中心工作负载、跨越十二个数量级的整个计算体系。

论文展示了两个量产级别的验证案例：在移动SoC方面，逻辑折叠技术在相同器件节点下，实现了晶体管密度55%的阶跃式提升，以及41%的能效增益；在AI系统方面，由具备内存语义统一总线架构、近封装 Hi-ONE光学I/O，以及edge-to-surface 3D折叠技术共同构成的协同设计技术栈，预计到2035年将实现超过100倍的硬件集成度增长。

这篇论文不仅透露了华为未来十年的部分芯片发展路线，也指明了多个技术方向。

▌混合键合与TSV

未来十年，逻辑折叠技术预计将从局部关键路径折叠，演进为全面、多层级的折叠架构——即在单个封装内集成三层、四层甚至更多有源层堆叠。

这一演进将有赖于两大技术支撑：一是低温混合键合技术，有助于放宽各堆叠层之间的热预算要求；二是TSV（硅通孔）落点下移，从顶层金属层下移至M6金属层，此举可释放超过30%高层布线资源。

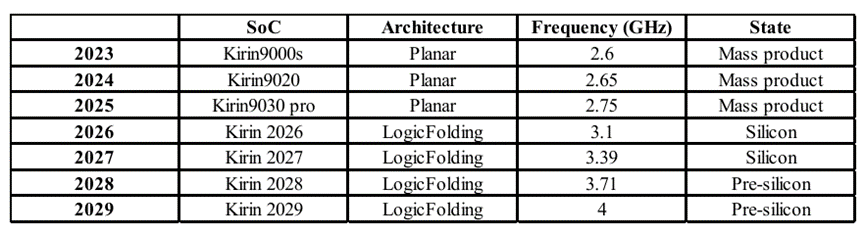

2026-2035 年，晶体管密度预计将提升至接近甚至超过每平方毫米4亿个晶体管（400 MTr/mm²）。同时，逻辑折叠技术还将显著提升麒麟芯片CPU核心频率，并为迈向4 GHz甚至更高频率铺平道路。这一技术路线图不仅在技术上可行，在成本层面也具备经济可行性。

▌3D堆叠

论文指出，3D堆叠的发展将是必然。

“扇出困境”将导致2.5D扇出型封装扩展能力受阻，而3D堆叠则将解决这一困境，封装将变成垂直集成堆栈，内存、互连网络、供电与逻辑电路都能同步扩展。

其也给出了较为明确的时间线：大约在2030年以前，昇腾超节点产品线（包括2025年的昇腾910C、2026年的昇腾950，以及后续的昇腾990）仍将依赖一系列成熟技术组合：Chiplet、2.5D扇出，以及基于微凸点（micro-bump）和标准间距混合键合的3D堆叠。

2030年左右，昇腾990将首次把逻辑折叠技术引入AI加速器领域；自那之后，3D堆叠将成为2035年前α（性能扩展系数）的主要承载方式。沿着这一技术路径，到2035年，硬件集成度预计将提升超过100倍，而τ（延迟/时间常数）的下降将分布在整个堆栈的各个层级中，而不再仅仅集中于器件层面。

▌从铜互连到光互联

论文提出，在每颗AI芯片400 Gb/s的带宽水平下，铜缆互连仍然是成熟、可靠且易于实现的方案。但当单芯片带宽提升至数 Tb/s 级别时，铜互连在物理层面将难以为继。

由此，华为半导体开发了高密度光互连节点引擎（High-density Optical-interconnect-Node Engine，Hi-ONE）——一种近封装光引擎。该方案可为每个模块提供8 Tb/s带宽，并通过单条光链路实现与AI芯片UB带宽相匹配的传输能力。它将SerDes（电串行器）所需传输距离从约100厘米缩短至约5厘米，并将传输距离从不足1米扩展至100米，从而使面向分布式、吉瓦级数据中心的高密度互连在物理上真正具备可实现性。

值得注意的是，何庭波在论文最后直言，未来资金应当重视τ，而不是仅仅追随制程工艺节点——竞争优势不再单纯依赖最先进光刻工艺，从战略地位来说，封装技术、内存带宽和互联架构设计如今也和先进制程节点同样重要。
