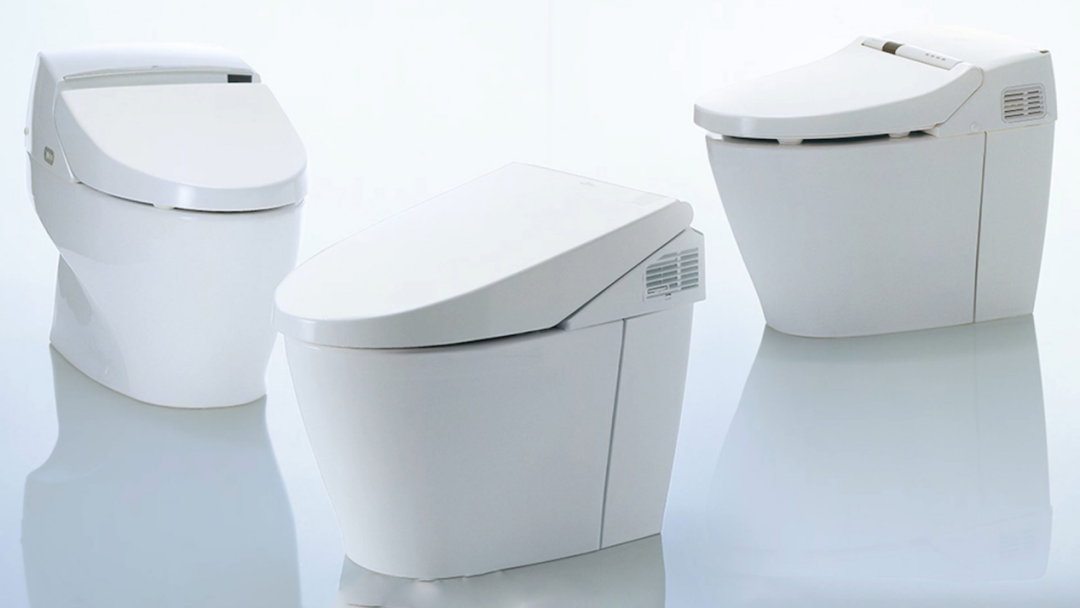

在全球AI军备竞赛中，英伟达、台积电和三星这些名字频繁出现在头条;但在半导体制造的深处，还有一批鲜为人知的供应商，正悄然享受这场技术盛宴带来的红利。其中最出人意料的一家，是日本的东陶(TOTO)——一个以智能马桶闻名全球的卫浴品牌。

这家创立于1917年、以东洋陶器为名起家的老牌企业，长期以来在大众认知中与“卫洗丽”座便器画等号。然而，就在各路资本追捧芯片股的浪潮中，英国激进投资机构Palliser Capital点名东陶，将其称为“最被低估、最被市场忽视的AI存储产业受益者”。

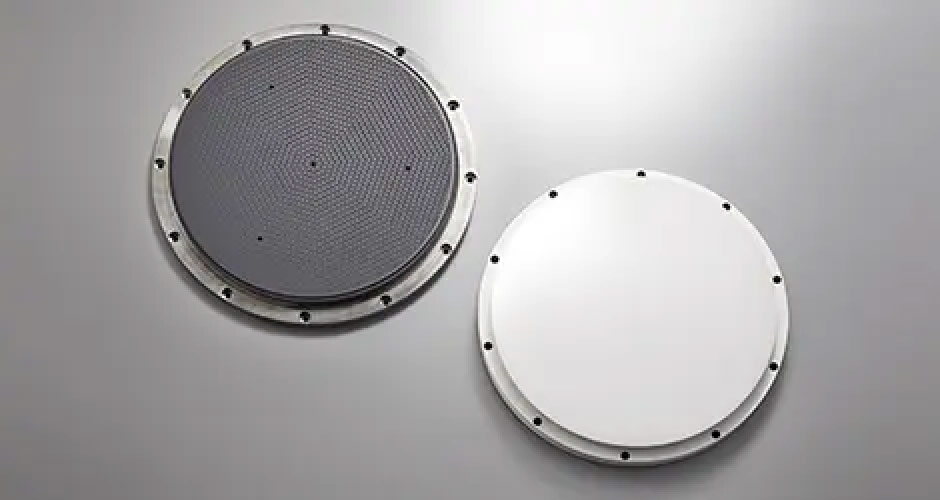

这一判断的依据，是东陶旗下一项深藏已久的业务：为半导体制造设备提供关键陶瓷部件，其中核心产品是静电吸盘(Electrostatic Chuck，简称ESC)。

截至2025年3月财年，东陶陶瓷事业部销售额为503亿日元，在7245亿日元的集团总营收中占比不足一成。但这个业务创造的营业利润却高达204亿日元，相当于集团整体485亿日元营业利润的约四成。

按照东陶最新财年预测，陶瓷业务营业利润有望进一步攀升至270亿日元，届时将覆盖集团整体营业利润的一半以上，利润率接近40%——而公司整体利润率仅约7%。体量虽小，却是真正的利润引擎。

陶瓷技术的跨界逻辑

当我们回溯东陶进入半导体领域的路径，会发现这并非一次跨界跃迁，而是一种沿着制造能力自然生长的延展。

这家老牌日企核心竞争力，在于长达百年积累的陶瓷精密加工技术。生产一只形态复杂的马桶，需要将坯体均匀成型、在高温窑炉中精准烧结、再对弧面与接缝进行毫米级研磨——这整套工艺，恰好与高端精细陶瓷的制造需求高度重叠。

20世纪70年代末，第二次石油危机过后，节能、高耐热的精细陶瓷在产业界迅速走红。东陶在1976年已开始调研这一领域，此后判断自身的烧结技术与精密加工能力可在精细陶瓷市场发挥优势，于1984年正式成立陶瓷事业部。1982年启动静电吸盘研发，1988年实现量产。彼时公司已预判，随着半导体制程持续演进，晶圆处理环境将愈发苛刻，对特种耐等离子材料的需求只会越来越大。

静电吸盘在芯片制造中的作用，远不止于夹住晶圆那么简单。在刻蚀、沉积等核心制程中，晶圆必须被平整固定在腔体内，同时保持整体温度分布高度均匀，任何细微的温差或颗粒污染都会导致良品率下降。制程腔体内部是高密度等离子体轰击的极端环境，东陶将其形容为堪比雷电放电的工况。

在3D NAND等先进存储芯片制造中，单颗芯片需堆叠超过100层存储单元，刻蚀深宽比极高——孔深可达10微米，孔径仅约100纳米，对腔体温控的要求近乎苛刻：晶圆表面温差超过2摄氏度，良品率便会急剧恶化。行业机构指出，东陶是低温介电刻蚀工具(用于3D NAND沟道孔刻蚀)静电吸盘的主要供应商，使用的是在极低温下保持稳定的特殊陶瓷材料。

东陶陶瓷业务的另一类核心产品是AD(气溶胶沉积)部件，主要用于保护半导体制造装置腔体内壁免受等离子体侵蚀，进一步减少颗粒污染。两类产品均属耗材，以年为单位定期更换，形成天然的持续订单来源。

四十年的低谷与转折

与今日的高利润形象截然相反，东陶陶瓷业务在相当长的时间内几乎是一块赔钱的招牌。

上世纪90年代末至2000年代初，陶瓷事业部曾在光纤连接器部件实现了短暂辉煌。互联网泡沫时期，数据中心通信基础设施的爆发式扩张带动了光纤插芯与接收器的旺盛需求，东陶凭借陶瓷微孔精密加工技术跻身这一赛道，一度拉动整体销售额增长。

然而此后，IT泡沫破裂、雷曼危机接连重创行业。当行业刚露出复苏迹象，2011年东日本大地震再度袭来。东陶光通信业务的主力工厂恰好位于福岛第一核电站20公里疏散区内，遭封锁管控，叠加国际低价产品的竞争压力，公司不得不大幅收缩这块业务。

光通信业务的塌陷，对陶瓷事业部形成沉重打击。静电吸盘业务彼时已承接更多订单，但其生产却高度依赖人工，从制造到质检均需大量手工操作，良品率长期低迷，销售额增长了，利润却迟迟未能跟上。2013年至2020年间，陶瓷业务利润率长期低于10%;在半导体行业周期下行的2019年，销售额167亿日元，营业利润直接归零。这期间，除了极少数年份，该业务几乎年年赔钱或几乎不赚钱。

最终，是一个来自卫浴本业的技术洞察，帮助东陶打开了突破口。

据了解，东陶在检查马桶瓷面时，长期使用高精度显微镜识别细微瑕疵，防止污垢附着。将这套检测方法移植到静电吸盘的质检环节后，技术人员发现产品表面附着了化妆粉尘等异物颗粒，正是生产环境洁净度不足与人工操作造成的。问题根源一旦明确，改善方向便随之清晰。

2018年，东陶将研发基地从大分县中津市量产工厂剥离，迁至神奈川县茅崎市独立运营，以避免研发样品干扰量产节奏。2020年，中津工厂新建厂房，大规模导入自动化设备与AI外观检测系统，全流程嵌入机器视觉质检，良品率大幅改善。与此同时，生产弹性也随之提升，景气上行时可通过延长设备运转时间扩产，周期下行时无需裁员便可收缩产能。2020年至2024年间，公司陶瓷业务生产人员增加约20%，并持续推进产能扩张。

新厂房投产的次年，需求与改革红利同步兑现：2021年销售额达301亿日元，2022年暴增至495亿日元，同年营业利润跃升至194亿日元，利润率高达39%。即便在2023年半导体周期下行、销售额回落至365亿日元时，利润率依然守住30%以上。长达近三十年的亏损业务，完成了一次彻底的体质蜕变。

市场地位与竞争格局

目前，全球静电吸盘市场由美日韩企业主导。从市场份额分布看，美国应用材料公司和泛林集团(Lam Research)凭借与半导体设备的深度整合，各自握有相当可观的份额;日本新光电气同样是重要竞争者，与设备厂商关系紧密;东陶则与京瓷(Kyocera)等日系零部件专业厂商共同瓜分剩余市场。

在部分高端存储芯片制造细分赛道，东陶已建立相对牢固的壁垒。有机构认为，东陶在该领域拥有长达五年的竞争护城河，并预计陶瓷业务在未来两年有望实现超过30%的营收增长，驱动力来自NAND升级周期与稳定的耗材更换需求。

静电吸盘属于消耗品，通常不足两年便需更换，持续的替换订单构成收入的稳定底盘。设备厂商与东陶交付静电吸盘的同时，随后产生的更换需求会带来数倍于初始订单的持续业务量。全球静电吸盘市场规模预计将从2022年的约18亿美元增长至2028年的约24亿美元，AI与数据中心驱动的存储芯片需求扩张是核心推手。

向后道工序延伸

在静电吸盘之外，东陶正将目光投向更广阔的半导体价值链。

当前半导体制程演进的重要方向之一，是3D堆叠与先进封装，其将多颗芯片垂直叠加以突破平面尺寸限制。这对封装基板材料提出了新的制程要求，而陶瓷材料在耐热性、精密尺寸控制等方面的优势，恰好与这一需求匹配。此外，切割等后道工序同样存在陶瓷部件的潜在应用场景。东陶陶瓷业务企划部经理龟岛淳司表示，陶瓷材料将在后道制程设备中得到更广泛的应用。

这家公司计划将住宅设备业务及中国市场的经营利润持续投入陶瓷业务扩张。日本国内住宅市场在萎缩，经济增速在放缓，但AI浪潮撑起的数据中心与电子设备需求，正以另一种方式弥补这份缺口。东陶社长清田德明也在财报说明会上表示：“即便行业有周期起伏，半导体产业无疑仍将保持指数级增长。”

日本制造业，正被重估?

东陶在半导体行业的崛起，也折射出了日本制造业长期被市场低估的现状。

日本企业普遍不擅长向外界讲述自身的多元化布局与转型成果，东陶尤甚——在最新的投资者演示材料中，半导体陶瓷业务仅占一页篇幅，尽管它已贡献集团四成利润。前文中提到的Palliser Capital甚至敦促管理层加大对这块高利润业务的信息披露力度，并优化资本配置向陶瓷板块倾斜，认为一旦重塑市场认知，东陶股价有望再涨55%。这一消息公开后，东陶股价单日涨幅超过5%，过去一年累计涨幅超过60%，高盛随即将评级从“中性”上调至“买入”。

东陶这类从传统产业转向半导体产业的故事，在日本并非孤例。藤仓株式会社以蒸汽机时代的电缆制造起家，如今凭借数据中心专用光纤，股价在约两年内暴涨近25倍;日东纺1898年以缫丝起家，如今是深度绑定英伟达与苹果的玻璃纤维布核心供应商，近年股价同样大幅攀升。大日本印刷与凸版印刷在多数人印象中只与纸墨相关，实则是全球芯片封装材料与光罩的核心生产商。

日本企业的创新路径，向来有别于硅谷式的颠覆逻辑。它们更擅长的，是将数十年深耕一门工艺所积累的技术底蕴，在产业需求转变时悄然移植到新的赛道，从马桶瓷面到晶圆表面，跨度看似悬殊，背后却是同一套关于材料、烧结与精密加工的知识体系在不同场景中的延伸。

对东陶而言，这门慢工出细活的生意，正迎来它最高光的时刻。
